3M Scotch 23 | Nastro Autovulcanizzante | EPR | Nastro per Giunzioni | Isolamento

Descrizione del prodotto

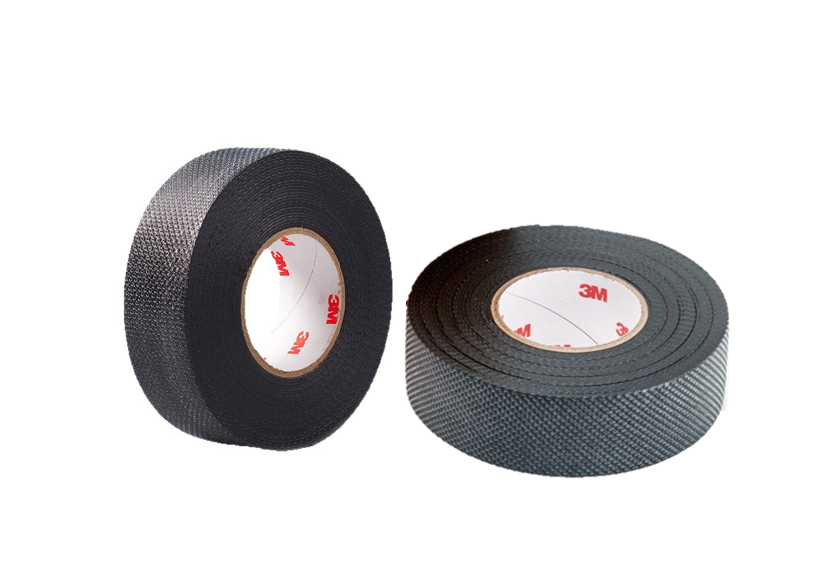

3M Scotch 23 è un nastro autovulcanizzante premium in gomma etilene-propilene (EPR), nero, 30 mil/0,76 mm, fornito con un liner rimovibile. Steso e sovrapposto a metà, si fonde in una massa di gomma senza giunzioni per l'isolamento primario su cavi dielettrici solidi da 600 V fino a 69 kV giunzioni/terminazioni, accumulo di coni di stress fino a 35 kV, isolamento di barre collettrici e sigillatura contro l'umidità. Continuo 90°C, sovraccarico di emergenza 130°C; compatibile con dielettrici solidi XLPE/PVC/PE/EPR/butile; ASTM D4388 Tipo I/II/III, RoHS, durata di conservazione di 5 anni.

Struttura

Caratteristiche

• Isolamento primario autovulcanizzante in EPR da 0,76 mm
• Potenza nominale completa per 69 kV
• Elevata allungabilità, privo di vuoti
• Formula stabile gomma-resina
• Liner pulito e rimovibile
• Ampia compatibilità con dielettrici solidi
• Forti proprietà elettriche
• Abbinare con nastro in PVC/gomma esterno

Applicazioni

• Isolamento primario per giunzioni MV/HV: giunzioni dielettriche solide XLPE/PVC, derivazioni multicore; sovrapposizione a metà 23 per ricostruire l'isolamento primario fino a 69 kV per programma di strati.
• Isolamento terminazioni cavi: terminazioni interne/esterne e zone di transizione su componenti prefabbricati/termoretraibili a freddo; 23 ripristina la barriera primaria e contro l'umidità.
• Cono di stress / controllo dello stress elettrico: corpo del cono di stress autovulcanizzante in EPR fino a 35 kV, o strato di base con nastro semiconduttore.
• Isolamento barre collettrici/riser: giunzioni e angoli di barre collettrici in rame/alluminio in quadri elettrici; stendere attorno ai bulloni dei capicorda e ai gradini del diametro esterno.
• Sigillatura contro l'umidità su giunzioni irregolari: capicorda, giunzioni a T, cambi di sezione trasversale e gradini del diametro esterno del cavo; avvolgimento senza vuoti e senza giunzioni.
• Isolamento piombi motore/trasformatore: ricostruzione primaria di piombi grandi con imbottitura; piombi LV più piccoli possono utilizzare nastro autovulcanizzante più sottile.
• Tappo di tenuta umidità estremità cavo: sigillare le estremità tagliate del cavo per arrestare la risalita di umidità prima della giunzione permanente.
• Isolamento di base sotto avvolgimento esterno: 23 per isolamento primario/sigillatura, quindi Super 33+/88 o nastro in gomma per sovraavvolgimento per resistenza all'abrasione/UV/dati meccanici.
